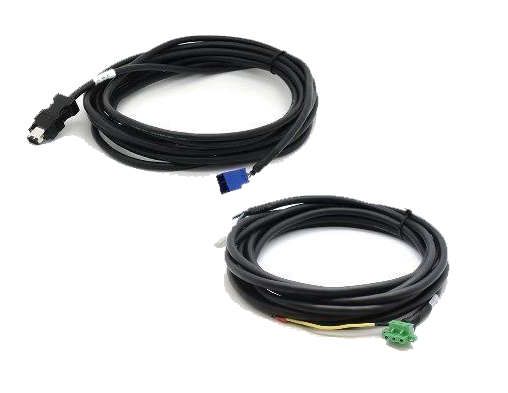

3 Meter Motor- und Encoderkabelsatz für DYN4 40 mm, 60 mm und 80 mm Rahmen-Servomotoren

Das DYN4-C3M-SET ist eine professionelle Doppelkabellösung, die speziell für DYN4 AC-Servosysteme entwickelt wurde. Dieses gepaarte Set enthält sowohl das Hochspannungs-Motorstromkabel als auch das Hochgeschwindigkeits-Signalgeberkabel und bietet alles, was für den Anschluss eines DYN4-Servomotors an seinen entsprechenden Antrieb in einem einzigen, praktischen Paket erforderlich ist.

Optimierte Kompatibilität und Reichweite
Dieses für industrielle Zuverlässigkeit entwickelte Kabelsatz ist vollständig kompatibel mit den Baugrößen 40 mm, 60 mm und 80 mm der DYN4-Servomotoren. Mit einer Länge von 3 Metern bieten diese Kabel die notwendige Reichweite für mittlere bis große CNC-Schaltschränke und Maschinenrahmen, was eine flexible Platzierung des Antriebs ohne die Signalverschlechterung oder Interferenzprobleme ermöglicht, die oft bei ungeschirmten, handverdrahteten Alternativen auftreten.

Industrielle Bauqualität
Abgeschirmtes Motorstromkabel: Das Stromkabel ist für die hochfrequente PWM-Schaltung von AC-Servoantrieben ausgelegt und verfügt über eine hochbelastbare Isolierung und Abschirmung, um zu verhindern, dass elektromagnetische Interferenzen (EMI) in benachbarte Sensorleitungen gelangen.

Hochgeschwindigkeits-Encoderkabel: Dieses Kabel ist speziell für die differentielle Niederspannungssignalisierung abgeschirmt und gewährleistet, dass hochauflösende Positionsdaten vom Motor zum Antrieb ohne Paketverluste übertragen werden, wodurch "Folgefehler" und unregelmäßige Maschinenbewegungen verhindert werden.

Plug-and-Play-Anschlüsse: Beide Kabel werden vorab mit den korrekten industrietauglichen Rund- und Rechtecksteckern vorkonfektioniert, um eine sichere, vibrationsfeste "Klick-In"-Installation zu ermöglichen.

Intelligenter Wert und Integration
Der Kauf des DYN4-C3M als komplettes Paare-Set ist die kostengünstigste Methode, Ihr Bewegungssteuerungssystem auszurüsten. Während einzelne Ersatzkabel für spezialisierte Reparaturen erhältlich sind, bietet dieses Set einen erheblichen Preisnachlass im Vergleich zum separaten Kauf von Motorkabel und Encoderkabel. Durch die Verwendung eines abgestimmten Sets stellen Sie sicher, dass die Abschirmungs- und Erdungsprotokolle sowohl für die Strom- als auch für die Signalleitungen konsistent sind, was für die langfristige Stabilität von Hochleistungs-Servosystemen entscheidend ist.

Technische Daten
Systemkompatibilität: DYN4 AC Servoantriebe

Motorrahmenkompatibilität: 40mm, 60mm und 80mm

Länge: 3 Meter (ca. 9,8 ft)

Enthaltene Kabeltypen: (1) Motorstromkabel und (1) Encoder-Rückmeldekabel

Anschlusstyp: Industrielle vorkonfektionierte Anschlüsse

Warum das 3-Meter-Set wählen?
Bei Präzisions-CNC-Anwendungen ist das Kabel genauso wichtig wie der Motor. "DIY"-Verkabelungen sind oft die Hauptursache für Servo-Instabilitäten und sporadische Fehler. Dieses werkseitig konfektionierte Set garantiert eine korrekte Impedanzanpassung und Rauschunterdrückung, wodurch Ihr DYN4-System vom ersten Einschalten an mit seiner maximalen Nennleistung und Genauigkeit arbeitet.
